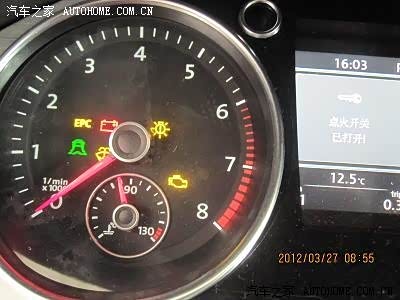

故障现象： 发动机启动后仪表上电瓶指示灯亮起，测量怠速时发电量为12.032V，加油至2000转，发电量为13.57V，检查发动机和仪表、J519内无故障。

故障诊断过程：

1、检查发动机53组数据发现发电机在怠速工况下发电量为12.032V（发电机不发电），初步判断发电系统存在问题；

2、参考电路图分析发电系统；

3、根据大众鉴定发电机的TPI文件检查发电机：B+的电压在怠速时不正常；T2gc（L线）的电压打开点火开关和怠速时都为0V，不正常；更换发电机故障未排除！

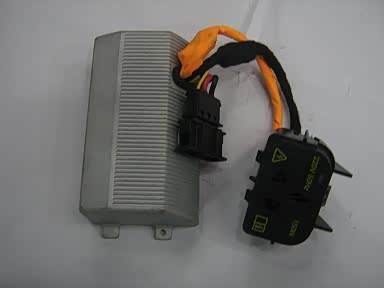

4、重新整理思路，分析电路图：线路中有一连接点B344连接到逆变器U13上，此线是为电能管理使用的，断开逆变器U13，L线正常，更换发电机和逆变器故障排除。

故障原因分析：由于逆变器内部短路接造成发电机L线接地，使发电机报警灯点亮，长时间接地使发电机损坏。
