转向的未来：线控转向（SBW）技术拆解与安全博弈

线控转向（SBW）技术正掀起一场转向系统的革命，它彻底取消了机械转向柱，让方向盘与车轮通过电信号连接，如同为汽车装上了“神经中枢”。但在这场颠覆性创新背后，是对功能安全的极致追求。

彻底变革：从机械到电子的跨越

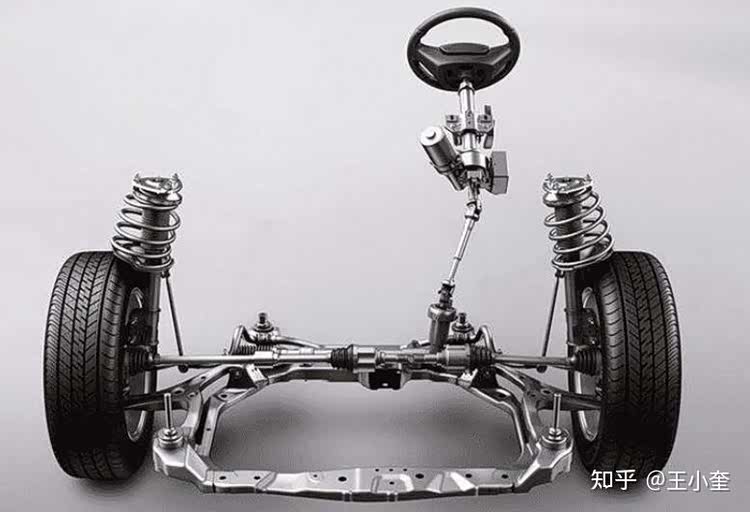

传统转向系统通过转向柱、万向节等机械部件传递转向力，存在转向虚位和路感模糊的问题。而SBW技术将方向盘变为“输入终端”，通过传感器将转向角度和力矩转化为电信号，由控制单元处理后驱动转向执行电机，实现车轮转向。这种“数字孪生”式的控制，打破了机械连接的物理限制。

核心组件：三大部分的协同工作

• 方向盘模块：集成力矩模拟器和角度传感器。力矩模拟器通过电机和齿轮组模拟路面反馈，用户可调节转向手感；角度传感器采用冗余设计（如双霍尔传感器），确保信号准确性。

• 控制单元：搭载高性能MCU，运行复杂的转向算法，处理传感器信号并生成控制指令，同时执行冗余校验。

• 转向执行电机：通常采用无刷直流电机，配备行星齿轮减速机构，直接驱动转向齿条，响应时间可达毫秒级。

颠覆性优势：重新定义驾驶体验

• 可变转向比：低速时减小转向比（如12:1），使方向盘更灵活，原地掉头仅需2.5圈；高速时增大转向比（如16:1），提升直线行驶稳定性。（插入可变转向比效果动画，对比低速与高速的转向圈数）

• 个性化手感：通过软件调节，可在“运动模式”下增加转向阻尼，提供“重手”的操控感；“舒适模式”下减小阻尼，转向更轻盈。

• 碰撞安全提升：取消机械转向柱后，驾驶员膝部空间的溃缩路径更顺畅，碰撞时可减少30%的腿部伤害风险。

• 自动驾驶适配：电信号连接天然适合L3 +自动驾驶，可直接接收自动驾驶系统的转向指令，无需机械接口改造。

终极挑战：功能安全的攻坚战

• 冗余设计：SBW系统必须满足ASIL D级安全标准，采用“三重冗余”：

◦ 双电源供电（主电源+备用电源）

◦ 双CAN总线通信（主通道+从通道）

◦ 双电机绕组（主绕组+备用绕组）

• 失效应对策略：当检测到某个通道失效时，系统自动切换至冗余通道；若所有通道失效，启动“机械备份”（部分车型保留应急机械连接），确保车辆仍可勉强转向。

• 量产案例：日产 英菲尼迪Q50(参数|询价)首次量产SBW系统，丰田雷克萨斯LS和奔驰部分车型也已搭载，通过数百万公里路试验证了可靠性。

视觉建议

• SBW系统爆炸图，标注方向盘模块、控制单元、执行电机

• 可变转向比的效果动画，展示不同车速下的转向特性

• 冗余系统架构图，清晰呈现双电源、双通信的设计

• 实车对比图，突出传统转向柱与SBW车型的机舱差异

• 失效模式应对流程图，从检测到切换的全流程展示
